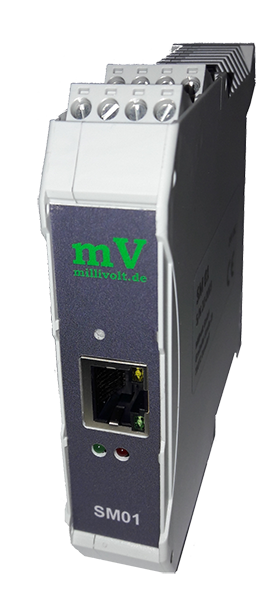

Il modulo sensore SM 01
La tendenza attuale è quella di mappare completamente i controlli del forno con PLC senza dispositivi di controllo speciali.
Ne teniamo conto con il modulo sensore presentato e consentiamo il controllo dell'indice di nitrurazione e il calcolo online della diffusione del carbonio a livello di controllo.
Il dispositivo è adatto per l'integrazione in controllori PLC per nuovi sistemi o ammodernamenti, ma anche per il retrofit in controlli esistenti con controllori convenzionali.
Descrizione
Funzione
Il modulo sensore consente il controllo dell'indice di nitrurazione e il calcolo online della diffusione del carbonio a livello di controllo, nonché il calcolo della diffusione del carbonio con controllo della variabile target e la visualizzazione grafica del profilo di diffusione del carbonio tramite server web.
Connessioni
- Alimentazione 24 V CC, max. 100 mA
- Ingressi/Uscite:
- 1 x segnale sonda ossigeno EMF 0 – 1600 mV, impedenza di ingresso tipica 800 MΩ, risoluzione 24 bit
- 1 x ingresso termocoppia, tipo configurabile, risoluzione 19 bit
- 1 x ingresso analogico 0/4 – 20 mA, risoluzione 24 bit
- (i tre ingressi analogici sono isolati dalla tensione di alimentazione e l'uno dall'altro)
- 2 x uscita analogica 0/4 – 20 mA, risoluzione 16 bit
- 2 x uscita digitale 24 V, 250 mA, a prova di cortocircuito
- 1 x Ethernet, slave Modbus/TCP e protocollo MQTT, server web per la configurazione
Modelli
Esecuzione
Disponibile in diverse versioni:
- come modulo per il collegamento di una sonda di ossigeno
- come modulo per il collegamento di una sonda di ossigeno per processi di cementazione con livello C - calcolo
- come modulo per il collegamento di una sonda di ossigeno per processi di cementazione con livello C - calcolo
