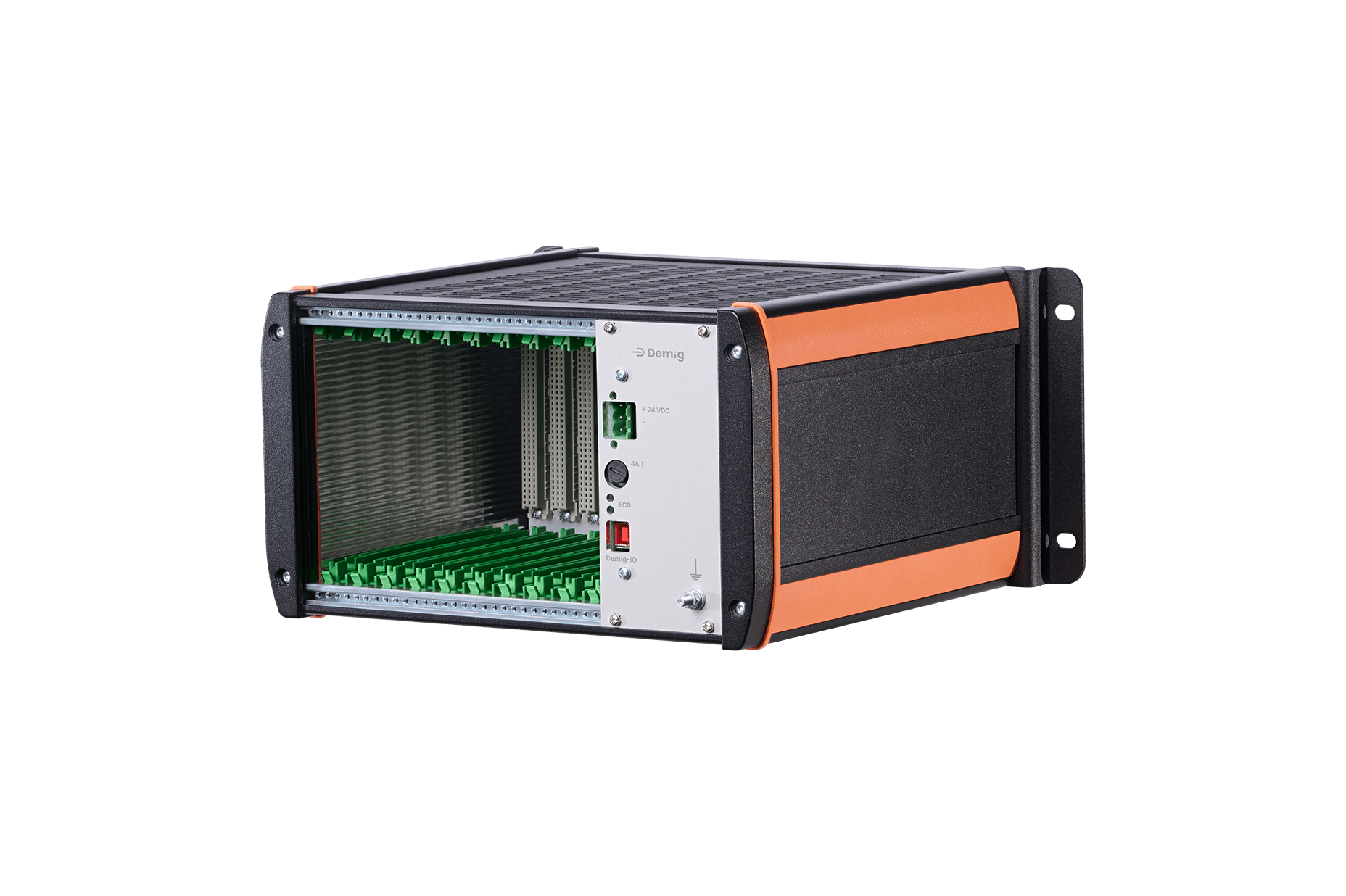

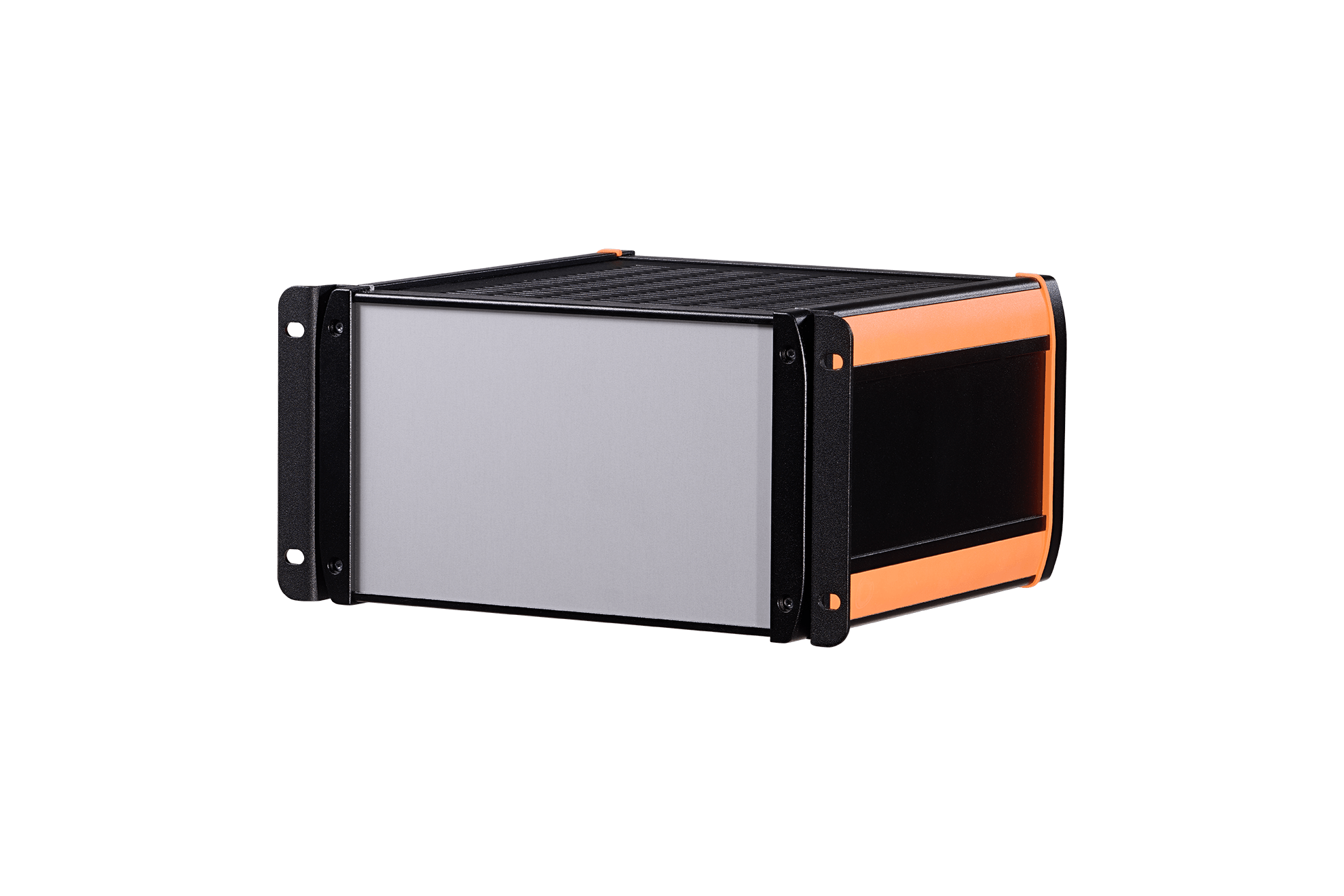

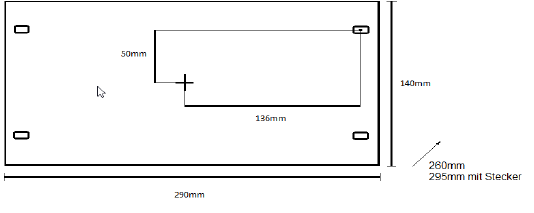

• DE-CE ECB-01

Bus BCE esterno

• 8 Scheda IN analogica
• 8 Scheda di uscita analogica
• Scheda 4 ingressi analogici / 2 uscite analogiche
• 4 IN analogico/2 OUT analogico (uscita di commutazione)
• 32 Scheda IN digitale
• 32 schede Digital OUT / 32 schede Digital IN-OUT
• 24 schede Digital IN / 16 Digital OUT
• 16 Scheda di uscita digitale (relè)
• Scheda slave Profibus
• Scheda master Profibus



8 Scheda IN analogica

Numero articolo: 601613

Scheda di ingresso analogico a 8 ingressi:

• Tutti gli ingressi sono isolati galvanicamente tra loro e dal potenziale del sistema.
• Possibilità di misurare la tensione CC e la corrente CC
• Ingressi configurabili: 0...100mV 0...500mV
• 0...2V 0...10V
• 0...20mA
• 0...400 Ω (tecnologia a 2/3/4 fili)
• (errore < 0,1% del campo di misura)
• Qualsiasi combinazione di cablaggio di ingresso
• min. Tempo di misura per canale 20mS
• Misura della giunzione a doppio riferimento nella spina del connettore

La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:

• Cu-CuNi Typ U ( -200 ... +600 °C)​
• Fe-CuNi Typ L ( -200 ... +900 °C)​
• NiCr-CuNi Typ E ( 0 ... +1000 °C)​
• Ni-CrNi Typ K ( -200 ... +1370 °C)​
• PtRh-AuPdPt ( -100 ... +1300 °C)​
• PtRh13-Pt Typ R ( 0 ... +1740 °C)​
• PtRh10-Pt Typ S ( 0 ... +1760 °C)​
• PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)​
• WRe3-WRe25 ( 0 ... +2400 °C)​
• WRe3-WRe26 ( 0 ... +2500 °C)​
• NiCrSi-NiSi Typ N ( -270 ... +1400 °C)​
• anche Pt 100 ( -200 ... +800 °C)​

8 Scheda di uscita analogica

Numero di articolo: 601615

DA 8: scheda di uscita analogica a 8 uscite

• Tutte le uscite sono isolate galvanicamente dal potenziale del sistema.
• Uscite: 0...10V capacità di carico >= 1kΩ
• 0(4)...20mA Carico <= 1000 Ω
• Risoluzione 12 bit/0,025%
• Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
• Funzione di watchdog locale integrata

4 schede analogiche IN / 2 schede analogiche OUT

Numero di articolo: 601614

AD 4/DA 2: Scheda combinata analogica

Ingressi analogici (4):​

• Tutti gli ingressi sono isolati galvanicamente tra loro e dal potenziale del sistema.
• Possibilità di misurare la tensione CC e la corrente CC
• Ingressi configurabili: 0...100mV 0...500mV
• 0...2V 0...10V
• 0…20mA​
• 0...400 Ω (tecnologia a 2/3/4 fili)
• (errore < 0,1% del campo di misura)
• Qualsiasi combinazione di cablaggio degli ingressi tramite il software di configurazione
• min. Tempo di misura per canale 20mS
• Misura del giunto freddo nel connettore

La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:

• Cu-CuNi Typ U ( -200 ... +600 °C)
• Fe-CuNi Typ L ( -200 ... +900 °C)
• NiCr-CuNi Typ E ( 0 ... +1000 °C)
• Ni-CrNi Typ K ( -200 ... +1370 °C)
• PtRh-AuPdPt ( -100 ... +1300 °C)
• PtRh13-Pt Typ R ( 0 ... +1740 °C)
• PtRh10-Pt Typ S ( 0 ... +1760 °C)
• PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)
• WRe3-WRe25 ( 0 ... +2400 °C)
• WRe3-WRe26 ( 0 ... +2500 °C)
• NiCrSi-NiSi Typ N ( -270 ... +1400 °C)
• anche Pt 100 ( -200 ... +800 °C)

Uscite analogiche (2):​

• Tutte le uscite sono isolate galvanicamente dal potenziale del sistema.
• Uscite: 0...10V capacità di carico >=1kΩ
• 0(4)...20mA Carico <= 500 Ω
• Risoluzione 12 bit/ 0,025%
• Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
• Funzione di watchdog locale integrata

Scheda 4 IN analogici / 2 OUT analogici (uscita di commutazione)

Numero di articolo: 601616

AD 4/DA 2: Scheda combinata analogica con interruttore di valore limite

 Ingressi analogici (4):

• Tutti gli ingressi sono isolati galvanicamente tra loro e dal potenziale del sistema.
• Possibilità di misurare la tensione CC e la corrente CC
• Ingressi configurabili: 0...100mV 0...500mV
• 0…2V 0…10V​
• 0…20mA​
• 0...400 Ω (tecnologia a 2/3/4 fili)
• (errore < 0,1% del campo di misura)
• Qualsiasi combinazione di cablaggio degli ingressi tramite il software di configurazione
• min. Tempo di misura per canale 20mS
• Misura del giunto freddo nel connettore

La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:

• Cu-CuNi Typ U ( -200 ... +600 °C)
• Fe-CuNi Typ L ( -200 ... +900 °C)
• NiCr-CuNi Typ E ( 0 ... +1000 °C)
• Ni-CrNi Typ K ( -200 ... +1370 °C)
• PtRh-AuPdPt ( -100 ... +1300 °C)
• PtRh13-Pt Typ R ( 0 ... +1740 °C)
• PtRh10-Pt Typ S ( 0 ... +1760 °C)
• PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)
• WRe3-WRe25 ( 0 ... +2400 °C)
• WRe3-WRe26 ( 0 ... +2500 °C)
• NiCrSi-NiSi Typ N ( -270 ... +1400 °C)
• anche Pt 100 ( -200 ... +800 °C)

Uscite analogiche (2):​

• Tutte le uscite sono isolate galvanicamente dal potenziale del sistema.
• Uscite: 0...10V capacità di carico >=1kΩ
• 0(4)...20mA Carico <= 500 Ω
• Risoluzione 12 bit/ 0,025%
• Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
• Funzione di watchdog locale integrata

Ingressi del comparatore (2):

• I due ingressi 0...10V si trovano al potenziale delle uscite analogiche e vengono confrontati internamente.
• L'uscita a relè a potenziale zero commuta in base al risultato del comparatore.

32 Scheda IN digitale

Numero di articolo: 601611

IN 32: Scheda di ingresso digitale 32x

• Tutti gli ingressi sono isolati galvanicamente dal potenziale di sistema tramite optoaccoppiatori
• Potenziali di ingresso 0 V...30V (CC) 15mA; logica 0 < 5V logica 1 > 15V
• Debouncing hardware di tutti gli ingressi, lunghezza minima del segnale 200 ms (altre lunghezze del segnale possibili su richiesta)

32 schede Digital OUT / 32 schede Digital IN-OUT

Numero di articolo: 601612

OUT 32/IO 32: Scheda di ingresso/uscita digitale a 32 scomparti

• Tutte le uscite possono essere configurate anche come ingressi
• Tutti gli ingressi e le uscite sono isolati galvanicamente dal potenziale del sistema mediante optoaccoppiatori.
• Capacità di commutazione per uscita max. 30V / max. 0,5A a max. 12W (carico ohmico)
• Alimentazione esterna per i transistor di uscita 24V DC ± 15%
• Funzione di watchdog locale integrata
• Potenziali di ingresso 0 V...30V (DC); logica 0 < 5V logica 1 > 15V
• Debouncing hardware di tutti gli ingressi, lunghezza del segnale a scelta 1,6 ms/0,14 ms (su richiesta è possibile una lunghezza del segnale maggiore o minore)

24 schede Digital IN / 16 Digital OUT

Numero di articolo: 601608

IN 24/OUT 16: Scheda a 24 vie IN/16 vie OUT

• Tutti gli ingressi sono isolati galvanicamente dal potenziale di sistema tramite optoaccoppiatori
• Potenziali di ingresso 0 V...30V (DC) 15mA; logica 0 < 5V logica 1 > 15V
• Debouncing hardware di tutti gli ingressi, lunghezza minima del segnale 200 ms (altre lunghezze del segnale possibili su richiesta)
• Tutte le uscite possono essere caricate con 0,5A (tutte le uscite possono essere attivate contemporaneamente)
• Resistenza di cortocircuito di tutte le uscite
• Tensione di alimentazione 18VDC...36VDC
• Funzione di watchdog locale integrata
• Le uscite sono disattivate quando la tensione di alimentazione è < 16V

16 Scheda di uscita digitale (relè)

Numero di articolo: 601702

OUT16: Scheda di uscita digitale 16x

• Doppio isolamento elettrico di tutte le uscite tramite optoaccoppiatore e relè
• Uscite flottanti
• Capacità di commutazione per uscita max. 65V / max. 1A a max. 60W
• Alimentazione esterna per i relè di uscita 24 V DC
• o 24V AC effettivi (+10% -15%)
• Funzione di watchdog locale integrata

Scheda slave Profibus

Numero di articolo: 601821

Slave Profibus-DP (EN 50 170/DIN 19245 Parte 1)

Questa scheda non è compatibile con le serie DE-CP o DE-CE!

• 9,6Kbit/s - 12Mbit/s
• Rilevamento automatico della velocità di trasmissione
• Cablaggio EIA RS 485
• Connettore DSUB-9 isolato galvanicamente
• Massimo 244 byte di dati di ingresso e di uscita ciascuno





Scheda master Profibus

Numero di articolo: 601837

Master Profibus DP (EN 50 170/DIN 19245 Parte 1)

Questa scheda non è compatibile con le serie DE-CP o DE-CE!

• 9,6Kbit/s – 12Mbit/s
• Rilevamento automatico della velocità di trasmissione
• Cablaggio EIA RS 485
• Connettore DSUB-9
• isolato galvanicamente
• Massimo 244 byte di dati di ingresso e di uscita ciascuno
