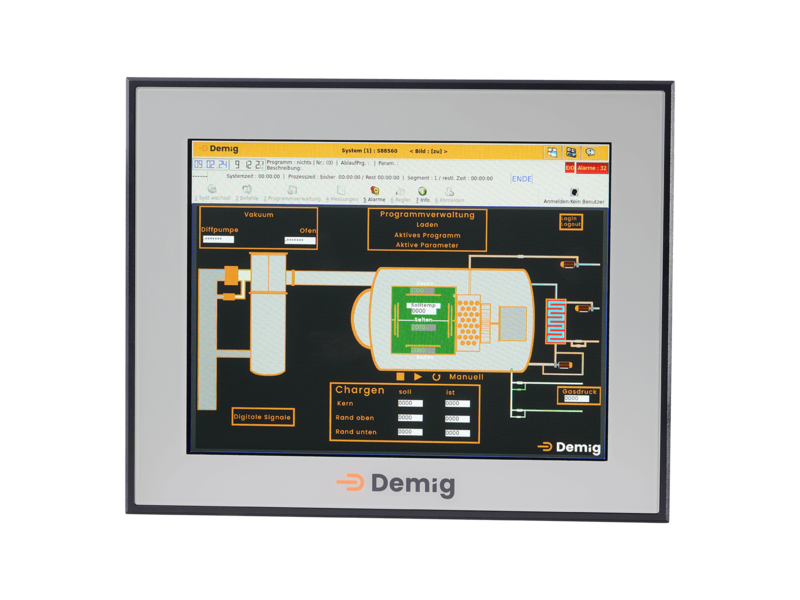

La serie Demig DE-VX 5315

Programmazione orientata al processo

I regolatori di processo della serie DE-VX 5315 sono stati sviluppati per completare la nostra serie di successo DE-VX 4100/4200F. L'interfaccia utente, completamente riprogrammata, consente all'utente una visualizzazione e un funzionamento chiari e intuitivi dei processi su un touch screen da 15".

La programmazione dei programmi di sequenza avviene tramite fasi di processo preconfigurate. L'operatore viene guidato automaticamente all'inserimento dei dati variabili necessari. Le impostazioni di base dipendenti dalle fasi, come le funzioni di monitoraggio e sicurezza, sono già memorizzate nella configurazione del sistema.

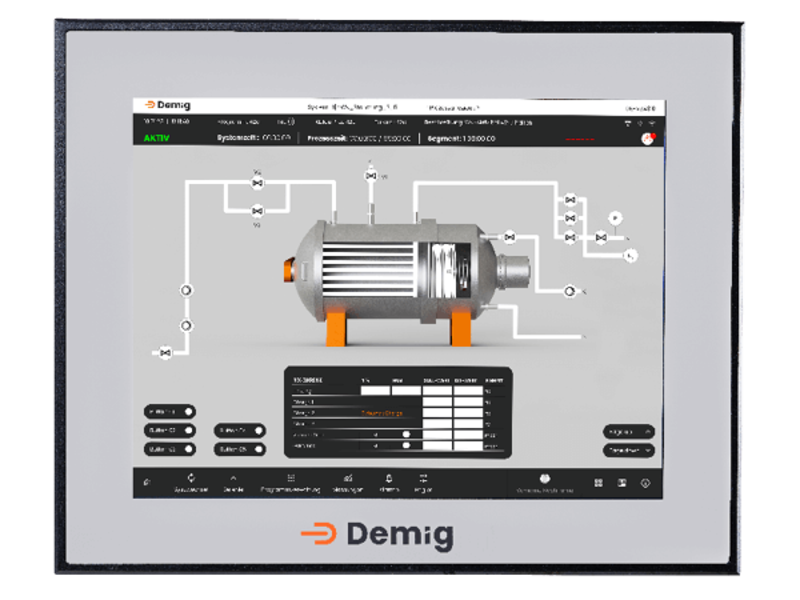

La guida dell'operatore attraverso il touch screen con icone e campi di immissione direttamente sullo schermo facilita sia la programmazione che la panoramica del processo.

Divider

I tuoi vantaggi in sintesi

  • Concetto di utilizzo innovativoConcetto di utilizzo innovativo

    GUI intuitiva e rivisitata; non è necessaria alcuna regolazione della configurazione del regolatore

  • Prestazioni elevatePrestazioni elevate

    Processore ad alte prestazioni per una rapida elaborazione delle immagini

  • Sistema multi-threadSistema multi-thread

    Grazie all'esecuzione indipendente dei thread, il sistema offre una maggiore stabilità.

Descrizione delle funzioni

Utilizzo

  • Funzionamento semplice e intuitivo con menu guidati tramite touch screen
  • Programmazione orientata al processo
  • Selezione della lingua nel menù
  • Opzioni di configurazione individuali per i tecnici dell'impianto

Tecnologia

  • Comoda visualizzazione del processo grazie al display a colori da 15″ ad alta risoluzione
  • Tempi di risposta rapidi per la gestione e la composizione di immagini grazie al processore Intel Atom
  • Compatibile con la rete tramite Gigabit Ethernet
  • Collegamento Profibus (Slave/Master) possibile
  • Comunicazione remota via modem per monitoraggio e manutenzione
  • Watchdog hardware per le uscite digitali e analogiche e per l'intero sistema
  • Custodia per pannello di controllo con sigillatura del lato anteriore classe di protezione IP65

Acquisizione dei dati

  • Documentazione di tutte le variabili di processo
  • Funzioni di registrazione integrate
  • Uscita dati grafica e numerica
  • Funzioni di stampa
  • Garanzia di qualità nell'ambito della norma DIN ISO 9000

Regolazione

  • Regolazione multi-impianto
  • Tutti gli algoritmi di regolazione standard con commutazione dei parametri e correzione dei setpoint
  • Funzioni speciali (ad es. processi di diffusione, calcolo del valore F)

Controllo

  • PLC integrato (compatibile con S5© e S7©)
  • Modalità di funzionamento manuale
  • Funzionamento con sequenziatore
  • Funzioni speciali (ad es. controllo del bruciatore)

Visualizzazione

  • Schema/i dell'impianto con visualizzazione dello stato
  • Visualizzazione di allarmi e messaggi con funzione di assistenza
  • Visualizzazione online delle variabili di processo in forma numerica e di trend

Dati tecnici

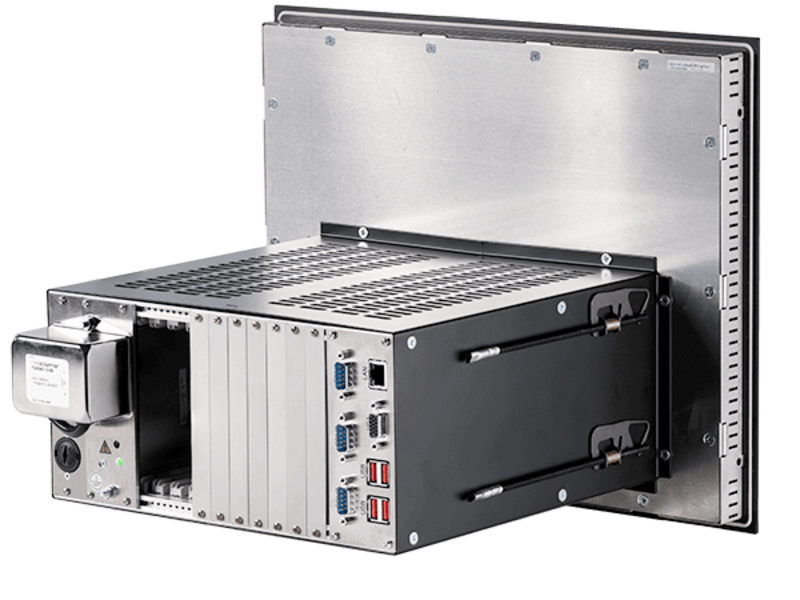

Controller di sistema - unità

  • Computer industriale con CPU della serie AMD-G
  • PLC integrato, set di comandi compatibile con S5© e S7©, lunghezza massima del programma PLC: 60.000 comandi con un tempo richiesto per i comandi a 1.000 bit di < 0,2 ms
    fino a 256 timer, 1024 messaggi, 1024 allarmi (opzione con accensione ritardata)

Memoria

  • 2 GB di memoria
  • 8 GB di memoria flash per il programma operativo e memoria di configurazione
  • 4 MB di SRAM (batteria di riserva per lo stato attuale del processo. Programmi di trattamento e registrazione dei dati di rilevamento)

Interfacce / connessioni

Tutte le interfacce (compresa quella USB) sono isolate dal potenziale di alimentazione e di sistema.

  • COM1 DIN-RS232 (isolato galvanicamente)
  • COM2 DIN-RS232/RS422/RS485 (isolato galvanicamente e con terminazione controllata da software)
  • COM3 DIN-RS232/RS422/RS485 (isolato galvanicamente e con terminazione controllata da software)
  • 4 interfacce USB (isolate galvanicamente) per tastiera esterna, mouse, stampante, ecc.
  • 1 X Gigabit Ethernet, protocollo TCP/IP per configurazione, controllo remoto, connessione al sistema di controllo, Modbus/TCP, Auto MDI-X
  • Protocolli ad es. RK 512, Modbus, 3964R
  • Alimentatore Gamma di tensione d'ingresso da 110 V CA fino a 230 V CA, 50 - 63 Hz
  • Slave Profibus DP (opzionale) (EN 50 170/DIN 19245 parte 1) 9,6Kbit/s-12Mbit/s, rilevamento automatico della velocità di trasmissione
    , cablaggio I/O RS 485, connettore DSUB-9, massimo 244 byte di dati in ingresso e in uscita
  • Master Profibus DP (opzionale) (EN 50 170/DIN 19245 parte 1) per il collegamento di un massimo di 125 slave, 9,6Kbit/s-12Mbit/s, rilevamento automatico della velocità di trasmissione, cablaggio I/O RS 485, connettore DSUB-9, massimo 512 byte di dati in ingresso e in uscita. Configurazione tramite software per PC esterno (da ordinare separatamente).

Display

  • Display a colori TFT LCD da 15″ con angolo di visualizzazione molto ampio, risoluzione XGA (1024×768 pixel)
  • Interfaccia VGA standard per monitor aggiuntivo opzionale

Utilizzo

  • Unità frontale a membrana (secondo DIN EN 60529, classe di protezione IP 65) con touch screen
  • Tastiera USB collegabile esternamente
  • Mouse USB collegabile esternamente
  • Supporto lingue Unicode
  • Possibilità di commutazione di più lingue in fase di esecuzione

Sicurezza

  • doppia funzione di sicurezza grazie alle funzioni di watchdog globale e locale
  • Monitoraggio dell'interruzione di corrente
  • Protezione anti copia e del know-how

Installazione / montaggio

  • Pannello frontale con guarnizione integrata IP65
  • Temperatura ambiente di funzionamento 0...+45°C
  • Umidità relativa 0...90% senza condensa a +40°C e al di sotto di 3000m
  • Temperatura di stoccaggio -20...+60°C
  • Categoria di sovratensione III (secondo DIN EN 60664-1)
  • Grado di inquinamento 2 (secondo DIN EN 60664-1)

Ingressi/uscite (espansione massima indicata in ciascun caso)

Ingressi: interni:
Ingressi analogici: 128
Uscite analogiche: 64
Ingressi digitali: 25
Uscite digitali: 256

Programmatore / controllore (espansione massima)

Set point: 192
Piste di controllo: 512
Circuiti di controllo: 1.024
Valori limite: 1.024
Allarmi: 1.024 (accensione ritardata) con cronologia degli allarmi
Impianti: 8 impianti configurabili in modo indipendente gli uni dagli altri
Registratore: possono essere registrate 64 variabili di processo

Accessori

Dati tecnici schede I/O

Articolo Denominazione nr. art.
AD8 Scheda d'ingresso analogica 8x (max. 64 ingressi) 601613
DA8 Scheda di uscita analogica 8x (risoluzione 12 bit) 601615
AD 4/DA 2 Combi analogico 4x IN/2x OUT 601614
AD 4/DA 2G Combi analogico 4x IN/2x OUT (con finecorsa) 601616
IN 32 Scheda d'ingresso digitale 32x 601611
OUT 32 Scheda di uscita digitale 32x (transistor) 601612
IN24 /OUT 16 Scheda digitale IN 24x / OUT 16x (transistor) 601608
Master Profibus DP Master Profibus DP 601837
Profibus-DP-Slave Profibus-DP-Slave 601821
Set di montaggio Installazione del quadro elettrico 394216
Telaio adattatore Telaio adattatore 390957
Telaio adattatore Set di montaggio telaio adattatore 394215

AD8: Scheda analogica di ingresso 8x

Numero articolo: 601613

  • tutti gli ingressi sono galvanicamente isolati tra loro e dal potenziale del sistema
  • Possibilità di misurare la tensione CC e la corrente CC
  • Ingressi configurabili: 0…100mV 0…500mV
  • 0…2V 0…10V
  • 0…20mA
  • 0…400 Ω (tecnica a 2/3/4 terminali)
  • Errore < 0,1% del campo di rilevamento
  • qualsiasi combinazione di circuiti di ingresso
  • Tempo min. di rilevazione per canale 20mS
  • Doppia misura della giunzione di riferimento nel connettore

La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:

  • Cu-CuNi tipo U ( -200 … +600 °C)
  • Fe-CuNi tipo L ( -200 … +900 °C)
  • NiCr-CuNi tipo E (0 … +1000 °C)
  • Ni-CrNi tipo K ( -200 … +1370 °C)
  • PtRh-AuPdPt ( -100 … +1300 °C)
  • PtRh13-Pt tipo R ( 0 … +1740 °C)
  • PtRh10-Pt tipo S (0 … +1760 °C)
  • PtRh30-PtRh6 tipo B (0 … +1800 °C)
  • WRe3-WRe25 (0 … +2400 °C)
  • WRe3-WRe26 (0 … +2500 °C)
  • NiCrSi-NiSi tipo N ( -270 … +1400 °C)
  • inoltre Pt 100 ( -200 … +800 °C)
  • linearizzazioni e calcoli propri configurabili

DA8: Scheda analogica di uscita 8x

Numero articolo: 601615

  • tutte le uscite sono galvanicamente isolate tra loro e dal potenziale del sistema
  • Uscite: 0…10V resistenza >=1k Ω
  • 0(4)…20mA  carico <= 1000 Ω
  • Risoluzione 12 Bit/ 0.025%
  • Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
  • Funzione di watchdog locale integrata

AD4/DA2: Scheda combi analogica

Numero articolo: 601614

Ingressi analogici (4):

  • tutti gli ingressi sono galvanicamente isolati tra loro e dal potenziale del sistema
  • Possibilità di misurare la tensione CC e la corrente CC
  • Ingressi configurabili: 0…100mV 0…500mV
  • 0…2V 0…10V
  • 0…20mA
  • 0…400 Ω (tecnica a 2/3/4 terminali)
  • Errore < 0,1% del campo di rilevamento
  • qualsiasi combinazione di cablaggio degli ingressi tramite il software di configurazione
  • Tempo min. di rilevazione per canale 20mS
  • misura della giunzione di riferimento nel connettore

La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:

  • Cu-CuNi tipo U ( -200 … +600 °C)
  • Fe-CuNi tipo L ( -200 … +900 °C)
  • NiCr-CuNi tipo E (0 … +1000 °C)
  • Ni-CrNi tipo K ( -200 … +1370 °C)
  • PtRh-AuPdPt ( -100 … +1300 °C)
  • PtRh13-Pt tipo R ( 0 … +1740 °C)
  • PtRh10-Pt tipo S (0 … +1760 °C)
  • PtRh30-PtRh6 tipo B (0 … +1800 °C)
  • WRe3-WRe25 (0 … +2400 °C)
  • WRe3-WRe26 (0 … +2500 °C)
  • NiCrSi-NiSi tipo N ( -270 … +1400 °C)
  • inoltre Pt 100 ( -200 … +800 °C)
  • linearizzazioni e calcoli propri configurabili

Uscite analogiche (2):

  • tutte le uscite sono galvanicamente isolate tra loro e dal potenziale del sistema
  • Uscite: 0…10V resistenza >=1k Ω
  • 0(4)…20mA  carico <= 500 Ω
  • Risoluzione 12 Bit/ 0.025%
  • Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
  • Funzione di watchdog locale integrata

AD4/DA2: Scheda combinata analogica con finecorsa

Numero articolo: 601616

come articolo 601614 con la seguente integrazione

Ingressi del comparatore (2):

  • I due ingressi 0...10V si trovano al potenziale delle uscite analogiche e vengono confrontati internamente.
  • L'uscita a relè a potenziale zero commuta in base al risultato del comparatore.

IN32: Scheda di ingresso digitale 32x

Numero articolo: 601611

  • tutti gli ingressi sono galvanicamente isolati tra loro e dal potenziale del sistema tramite optoaccoppiatori
  • Potenziali di ingresso 0 V...30V (DC); 0 logico < 5V logisch 1 > 15V
  • Debouncing hardware di tutti gli ingressi, lunghezza del segnale a scelta 1,6 ms/0,14 ms
    (su richiesta è possibile una lunghezza del segnale maggiore o minore)

OUT32: Scheda di uscita digitale 32x

Numero articolo: 601612

  • tutte le uscite sono galvanicamente isolate tra loro e dal potenziale del sistema tramite optoaccoppiatori
  • Capacità di commutazione per uscita max. 30V / max. 0,5A a max. 12W (carico ohmico)
  • Tensione esterna di alimentazione dei transistor di uscita 24 V CC ± 15%
  • Funzione di watchdog locale integrata

IN24/OUT16: Scheda IN 24x / scheda OUT 16x

Numero articolo 601608

  • tutti gli ingressi sono galvanicamente isolati tra loro e dal potenziale del sistema tramite optoaccoppiatori
  • Potenziali di ingresso 0 V...30V (DC) 15mA; logico 0 < 6V logisch 1 > 10V
  • Debouncing hardware di tutti gli ingressi, lunghezza minima del segnale 200 ms
    (lunghezza minore del segnale possibile su richiesta)
  • tutte le uscite possono essere caricate con 0,5A (tutte le uscite possono essere attivate contemporaneamente)
  • Resistenza al cortocircuito di tutte le uscite
  • Tensione di alimentazione 18VDC..36VDC
  • Funzione di watchdog locale integrata
  • Le uscite sono disattivate quando la tensione di alimentazione è < 16V

Profibus Master

Numero articolo 601837

  • EN 50 170/DIN 19245 parte 1
  • per il collegamento fino a 125 slave,
  • 9,6Kbit/s- 12Mbit/s, rilevamento automatico della velocità di trasmissione,
  • Cablaggio I/O RS 485, connettore DSUB-9, isolato galvanicamente.
  • Massimo 512 byte di dati di ingresso e di uscita.
  • Configurazione tramite software PC esterno

Profibus Slave

Numero articolo 601821

  • EN 50 170/DIN 19245 parte 1
  • 9,6Kbit/s- 12Mbit/s, rilevamento automatico della velocità di trasmissione,
  • cablaggio I/O RS 485, connettore DSUB-9, isolato galvanicamente.
  • Massimo 244 byte di dati di ingresso e di uscita

Moduli aggiuntivi

Moduli aggiuntivi:

Diffusione online

(attiva anche la simulazione della diffusione in prosys/2)

Ferro + carbonio danno origine all'acciaio. A una temperatura compresa tra 911°C e 1392°C il reticolo passa da cubico centrato sullo spazio a cubico centrato sulla superficie. Al di sopra di questa temperatura, il reticolo è nuovamente centrato sul corpo, ma la spaziatura è maggiore rispetto alle temperature inferiori a 911°C

La carburazione viene utilizzata perché non è possibile la miscelazione. Il ferro evapora prima che il carbonio diventi liquido. Pertanto, il processo di carburazione!
In questo processo, il carbonio si diffonde nel ferro ancora solido ad alta temperatura. Ciò dovrebbe avvenire in assenza di ossigeno, per cui si utilizzano gas nobili per evitare che ciò accada. ​

Calcolo dell'indice di nitrurazione

Si tratta di procedure per l'indurimento superficiale dell'acciaio e di altri materiali ferrosi, in cui si realizza un arricchimento di azoto nella superficie del metallo.

La nitrurazione è una combinazione di nitrurazione e carburazione (cioè arricchimento di carbonio). Il pezzo viene esposto all'ammoniaca in un forno a temperature comprese tra circa 500°C e 600°C (nel caso della nitrocarburazione anche con un gas additivo contenente carbonio, ad esempio monossido di carbonio, anidride carbonica, propano, ecc.). L'ammoniaca o il gas additivo si scinde parzialmente sulla superficie del pezzo; l'azoto atomico (o il carbonio) prodotto nel processo viene incorporato nel pezzo e forma il cosiddetto strato di durezza. L'idrogeno rilasciato durante la nitrurazione esce dal forno insieme all'ammoniaca non fusa e viene bruciato.

Sonda lambda ad accoppiamento diretto

La sonda lambda è un componente tecnico dei sistemi di riscaldamento che misura il contenuto di ossigeno residuo nei gas di scarico caldi. Questo valore può essere utilizzato per creare una miscela ottimale di aria di combustione e gas di scarico nella camera di combustione, che porta a una combustione ottimale e riduce la formazione di emissioni.

Dimensioni

Misurazioni DE-VX 5315

Profondità di installazione: 350mm, spessore massimo della parete 6mm
Dimensioni di taglio: 379 mm x 304 mm (LxA)
Dimensioni dell'apertura: 419 mm x 344 mm x 5 mm (LxAxP)

Newsletter

Ricevi sempre le ultime informazioni da Demig

Rimani aggiornato sugli argomenti relativi ai nostri sistemi di controllo e ai regolatori di processo.

Top
