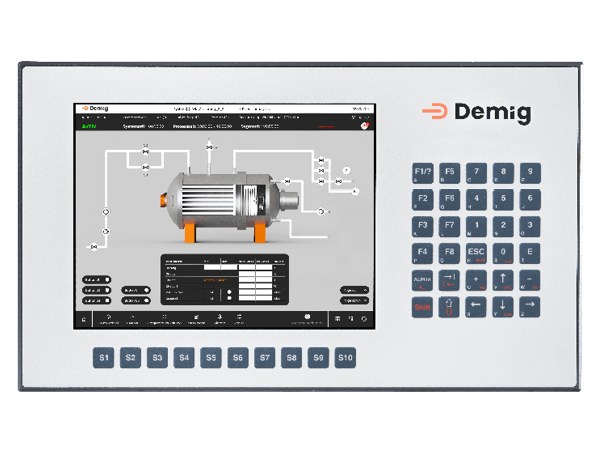

Die Demig DE-CP 340-01 Serie
Compatibile e collaudato
I controllori di processo della serie DE-CP 34X-01 sono i perfetti sostituti delle nostre precedenti generazioni di controllori (dalla serie DE-PR 4008)! E la cosa migliore?
Grazie al bus BCE integrato, è possibile continuare a utilizzare i tagli dell'armadio di controllo esistente per il DE-CP 340-01. Grazie all'innovativo concetto di raffreddamento, la temperatura di esercizio è stata notevolmente ridotta! Inoltre, il sistema è protetto da un UPS integrato, che garantisce uno spegnimento controllato in caso di interruzione dell'alimentazione.
L'interfaccia utente consente di visualizzare e gestire i processi in modo chiaro e intuitivo su un display da 10 pollici con tastiera a membrana.
Il sistema è gestito da un processore in grado di visualizzare senza problemi anche visualizzazioni complesse.
I programmi di sequenza sono programmati utilizzando fasi di processo preconfigurate! L'operatore viene guidato automaticamente all'inserimento dei dati variabili necessari. Le impostazioni di base dipendenti dalle fasi, come le funzioni di monitoraggio e sicurezza, sono già memorizzate nella configurazione del sistema.
I vostri vantaggi in sintesi
Descrizione funzionale
Operazione
- Funzionamento semplice e intuitivo guidato da menu tramite una tastiera a membrana
- Programmazione orientata al processo
- Commutazione della lingua nel menu
- Opzioni di configurazione personalizzate per i produttori di impianti
Tecnologia
- Comoda visualizzazione del processo grazie ai display a colori ad alta risoluzione
- Tempi di risposta rapidi per il controllo e la generazione di immagini grazie al potente processore
- Compatibile con la rete tramite 2,5 GbE Ethernet
- Collegamento Profibus (slave/master) possibile con DE-CP XX2-01
- Collegamento Profinet (slave/master) possibile con DE-CP X24-01
- Comunicazione remota per il monitoraggio e la manutenzione
- Watchdog hardware per le uscite digitali e analogiche e per l'intero sistema
- Alloggiamento per montaggio a pannello con tenuta frontale IP65 e posteriore IP20
Registrazione dei dati
- Registrazione di tutte le variabili di processo
- Funzioni di registratore integrate
- Uscita dati grafica e numerica
- Funzioni di stampa
- Prova di qualità nell'ambito della norma DIN ISO 9000
Regolamento
- Controllo multisistema
- Tutti gli algoritmi di controllo standard con commutazione dei parametri e correzione del setpoint
- Funzioni speciali (ad es. processi di diffusione, calcolo del valore F)
Sistema di controllo
- PLC integrato (compatibile con S5 © e S7 ©)
- Modalità di funzionamento manuale
- Controllo a catena di gradini
- Funzioni speciali (ad es. controllo completo del bruciatore)
Visualizzazione
- Schema/i di sistema con visualizzazione dello stato
- Visualizzazione di allarmi e messaggi con funzione di guida
- Visualizzazione online delle variabili di processo in forma numerica e di trend
Dati tecnici
Display e funzionamento
- TFT da 10,4" con tastiera a membrana
- Risoluzione 1024x768 pixel Risoluzione XGA
- Retroilluminazione a LED
- È possibile collegare mouse e/o tastiera USB esterni
- Interfaccia grafica intuitiva
Classe di protezione
- Anteriore IP65
- Posteriore IP20
- Temperatura ambiente di funzionamento 0...+45°C
EMC
- Emissione EN 61000-6-4:2007 + A1:2011
- Immunità alle interferenze EN 61000-6-2:2005
Sistema
- Intel® Dual Core 2 GHz
- 4 GB di memoria DDR4
- Memoria flash M.2 da 40 GB
- Tutti i dati, compresi i programmi, le misure e lo stato del processo, sono memorizzati in Flash.
- UPS per l'integrità dei dati
- Cani di guardia a più livelli, monitoraggio dello stato del sistema, della tensione e della temperatura
- Orologio in tempo reale RTC, alimentato a batteria
- PLC integrato, set di comandi compatibile con S5 © e S7 ©, lunghezza massima del programma PLC: 60.000 comandi con un tempo richiesto per i comandi a 1.000 bit di < 0,2 ms
Fino a 256 timer, 1024 messaggi, 1024 allarmi (opzionalmente con ritardo di accensione)
Interfacce
- 2x Ethernet 2,5GbE con supporto TSN
- 1x COM DE9 DIN-RS232 (isolato galvanicamente)
- COM aggiuntivo DE9 DIN-RS232/RS422/RS485 esterno Espandibile
- 1x USB 3.1 Gen.2 Tipo C
- 2x USB 3.1 Gen.2 Tipo A
- 1x USB Demig IO
- Diversi protocolli integrati: ad es. ModBus TCP e RTU
Alimentazione DE-CP X4X-01
Principale e I/O con alimentazione separata
- 24 V CC ± 15% (principale)
- Potenza (principale) tipica 25W, max. 75W quando SuperCap UPS è in carica
- 24V DC ± 15% (I/O)
- Potenza (I/O) in genere 10-20W, max. 50W
- Separazione di potenziale GND/PE
- Buffering con UPS SuperCap
Dimensioni e peso DE-CP 34X-01
- Dimensioni dell'apertura 10" circa 400x235x4 mm
- Taglio 10" 382x217 mm o 284x137 mm (telaio adattatore)
- Profondità di installazione: circa 235 mm (270 mm con spina)
- spessore massimo della parete 6 mm
- Peso 10" circa 6,0 kg
Accessori
- 8 Scheda IN analogica
- 8 Scheda di uscita analogica
- Scheda 4 ingressi analogici / 2 uscite analogiche
- 4 IN analogico/2 OUT analogico (uscita di commutazione)
- 32 Scheda IN digitale
- 32 schede Digital OUT / 32 schede Digital IN-OUT
- 24 schede Digital IN / 16 Digital OUT
8 Scheda IN analogica
Numero articolo: 601613
Scheda di ingresso analogico a 8 ingressi:
- Tutti gli ingressi sono isolati galvanicamente tra loro e dal potenziale del sistema.
- Possibilità di misurare la tensione CC e la corrente CC
- Ingressi configurabili: 0...100mV 0...500mV
- 0...2V 0...10V
- 0...20mA
- 0...400 Ω (tecnologia a 2/3/4 fili)
- (errore < 0,1% del campo di misura)
- Qualsiasi combinazione di cablaggio di ingresso
- min. Tempo di misura per canale 20mS
- Misura della giunzione a doppio riferimento nella spina del connettore
La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:
- Cu-CuNi Typ U ( -200 ... +600 °C)
- Fe-CuNi Typ L ( -200 ... +900 °C)
- NiCr-CuNi Typ E ( 0 ... +1000 °C)
- Ni-CrNi Typ K ( -200 ... +1370 °C)
- PtRh-AuPdPt ( -100 ... +1300 °C)
- PtRh13-Pt Typ R ( 0 ... +1740 °C)
- PtRh10-Pt Typ S ( 0 ... +1760 °C)
- PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)
- WRe3-WRe25 ( 0 ... +2400 °C)
- WRe3-WRe26 ( 0 ... +2500 °C)
- NiCrSi-NiSi Typ N ( -270 ... +1400 °C)
- anche Pt 100 ( -200 ... +800 °C)
8 Scheda di uscita analogica
Numero di articolo: 601615
DA 8: scheda di uscita analogica a 8 uscite
- Tutte le uscite sono isolate galvanicamente dal potenziale del sistema.
- Uscite: 0...10V capacità di carico >= 1kΩ
- 0(4)...20mA Carico <= 1000 Ω
- Risoluzione 12 bit/0,025%
- Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
- Funzione di watchdog locale integrata
4 schede analogiche IN / 2 schede analogiche OUT
Numero di articolo: 601614
AD 4/DA 2: Scheda combinata analogica
Ingressi analogici (4):
- Tutti gli ingressi sono isolati galvanicamente tra loro e dal potenziale del sistema.
- Possibilità di misurare la tensione CC e la corrente CC
- Ingressi configurabili: 0...100mV 0...500mV
- 0...2V 0...10V
- 0…20mA
- 0...400 Ω (tecnologia a 2/3/4 fili)
- (errore < 0,1% del campo di misura)
- Qualsiasi combinazione di cablaggio degli ingressi tramite il software di configurazione
- min. Tempo di misura per canale 20mS
- Misura del giunto freddo nel connettore
La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:
- Cu-CuNi Typ U ( -200 ... +600 °C)
- Fe-CuNi Typ L ( -200 ... +900 °C)
- NiCr-CuNi Typ E ( 0 ... +1000 °C)
- Ni-CrNi Typ K ( -200 ... +1370 °C)
- PtRh-AuPdPt ( -100 ... +1300 °C)
- PtRh13-Pt Typ R ( 0 ... +1740 °C)
- PtRh10-Pt Typ S ( 0 ... +1760 °C)
- PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)
- WRe3-WRe25 ( 0 ... +2400 °C)
- WRe3-WRe26 ( 0 ... +2500 °C)
- NiCrSi-NiSi Typ N ( -270 ... +1400 °C)
- anche Pt 100 ( -200 ... +800 °C)
Uscite analogiche (2):
- Tutte le uscite sono isolate galvanicamente dal potenziale del sistema.
- Uscite: 0...10V capacità di carico >=1kΩ
- 0(4)...20mA Carico <= 500 Ω
- Risoluzione 12 bit/ 0,025%
- Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
- Funzione di watchdog locale integrata
Scheda 4 IN analogici / 2 OUT analogici (uscita di commutazione)
Numero di articolo: 601616
AD 4/DA 2: Scheda combinata analogica con interruttore di valore limite
Ingressi analogici (4):
- Tutti gli ingressi sono isolati galvanicamente tra loro e dal potenziale del sistema.
- Possibilità di misurare la tensione CC e la corrente CC
- Ingressi configurabili: 0...100mV 0...500mV
- 0…2V 0…10V
- 0…20mA
- 0...400 Ω (tecnologia a 2/3/4 fili)
- (errore < 0,1% del campo di misura)
- Qualsiasi combinazione di cablaggio degli ingressi tramite il software di configurazione
- min. Tempo di misura per canale 20mS
- Misura del giunto freddo nel connettore
La linearizzazione è inclusa nella fornitura delle seguenti termocoppie:
- Cu-CuNi Typ U ( -200 ... +600 °C)
- Fe-CuNi Typ L ( -200 ... +900 °C)
- NiCr-CuNi Typ E ( 0 ... +1000 °C)
- Ni-CrNi Typ K ( -200 ... +1370 °C)
- PtRh-AuPdPt ( -100 ... +1300 °C)
- PtRh13-Pt Typ R ( 0 ... +1740 °C)
- PtRh10-Pt Typ S ( 0 ... +1760 °C)
- PtRh30-PtRh6 Typ B ( 0 ... +1800 °C)
- WRe3-WRe25 ( 0 ... +2400 °C)
- WRe3-WRe26 ( 0 ... +2500 °C)
- NiCrSi-NiSi Typ N ( -270 ... +1400 °C)
- anche Pt 100 ( -200 ... +800 °C)
Uscite analogiche (2):
- Tutte le uscite sono isolate galvanicamente dal potenziale del sistema.
- Uscite: 0...10V capacità di carico >=1kΩ
- 0(4)...20mA Carico <= 500 Ω
- Risoluzione 12 bit/ 0,025%
- Velocità di uscita dipendente dalla configurazione (min. ogni 100 ms)
- Funzione di watchdog locale integrata
Ingressi del comparatore (2):
- I due ingressi 0...10V si trovano al potenziale delle uscite analogiche e vengono confrontati internamente.
- L'uscita a relè a potenziale zero commuta in base al risultato del comparatore.
32 Scheda IN digitale
Numero di articolo: 601611
IN 32: Scheda di ingresso digitale 32x
- Tutti gli ingressi sono isolati galvanicamente dal potenziale di sistema tramite optoaccoppiatori
- Potenziali di ingresso 0 V...30V (CC) 15mA; logica 0 < 5V logica 1 > 15V
- Debouncing hardware di tutti gli ingressi, lunghezza minima del segnale 200 ms (altre lunghezze del segnale possibili su richiesta)
32 schede Digital OUT / 32 schede Digital IN-OUT
Numero di articolo: 601612
OUT 32/IO 32: Scheda di ingresso/uscita digitale a 32 scomparti
- Tutte le uscite possono essere configurate anche come ingressi
- Tutti gli ingressi e le uscite sono isolati galvanicamente dal potenziale del sistema mediante optoaccoppiatori.
- Capacità di commutazione per uscita max. 30V / max. 0,5A a max. 12W (carico ohmico)
- Alimentazione esterna per i transistor di uscita 24V DC ± 15%
- Funzione di watchdog locale integrata
- Potenziali di ingresso 0 V...30V (DC); logica 0 < 5V logica 1 > 15V
- Debouncing hardware di tutti gli ingressi, lunghezza del segnale a scelta 1,6 ms/0,14 ms (su richiesta è possibile una lunghezza del segnale maggiore o minore)
24 schede Digital IN / 16 Digital OUT
Numero di articolo: 601608
IN 24/OUT 16: Scheda a 24 vie IN/16 vie OUT
- Tutti gli ingressi sono isolati galvanicamente dal potenziale di sistema tramite optoaccoppiatori
- Potenziali di ingresso 0 V...30V (DC) 15mA; logica 0 < 5V logica 1 > 15V
- Debouncing hardware di tutti gli ingressi, lunghezza minima del segnale 200 ms (altre lunghezze del segnale possibili su richiesta)
- Tutte le uscite possono essere caricate con 0,5A (tutte le uscite possono essere attivate contemporaneamente)
- Resistenza di cortocircuito di tutte le uscite
- Tensione di alimentazione 18VDC...36VDC
- Funzione di watchdog locale integrata
- Le uscite sono disattivate quando la tensione di alimentazione è < 16V
Moduli aggiuntivi
Moduli aggiuntivi:
Diffusione online
(attiva anche la simulazione della diffusione in prosys/2)
Ferro + carbonio danno origine all'acciaio. A temperature comprese tra 911°C e 1392°C, il reticolo passa da cubico centrato sul corpo a cubico centrato sulla faccia. Al di sopra di questa temperatura, il reticolo è nuovamente cubico centrato sul corpo, ma la spaziatura è maggiore rispetto alle temperature inferiori a 911°C.
La carburazione viene utilizzata perché non è possibile la miscelazione. Il ferro vaporizza prima che il carbonio diventi liquido, da cui il processo di carburazione. Il carbonio si diffonde nel ferro ancora solido ad alte temperature. Ciò dovrebbe avvenire in assenza di ossigeno, per cui si utilizzano gas inerti per evitare che ciò avvenga.
Calcolo dell'indice di nitrurazione
È un processo di indurimento superficiale dell'acciaio e di altri materiali ferrosi in cui l'azoto viene arricchito nella superficie del metallo.
La nitrocarburazione è una combinazione di nitrurazione e carburazione (cioè arricchimento di carbonio). Il pezzo viene esposto all'ammoniaca in un forno a temperature comprese tra circa 500°C e 600°C (nella nitrocarburazione anche con un gas aggiuntivo contenente carbonio, ad esempio monossido di carbonio, anidride carbonica, propano, ecc.) L'ammoniaca o il gas aggiuntivo si scinde parzialmente sulla superficie del pezzo; l'azoto atomico (o il carbonio) che ne deriva viene incorporato nel pezzo e forma il cosiddetto strato di tempra. L'idrogeno rilasciato durante la nitrurazione fuoriesce dal forno insieme all'ammoniaca non scissa e viene bruciato.
Sonda Lambda ad accoppiamento diretto
La sonda lambda è un componente tecnico per sistemi di riscaldamento che misura il contenuto di ossigeno residuo nei gas di scarico caldi. Questo valore può essere utilizzato per creare una miscela ottimale di aria di combustione e gas di scarico nella camera di combustione, che porta a una combustione ottimale e riduce la formazione di emissioni.
